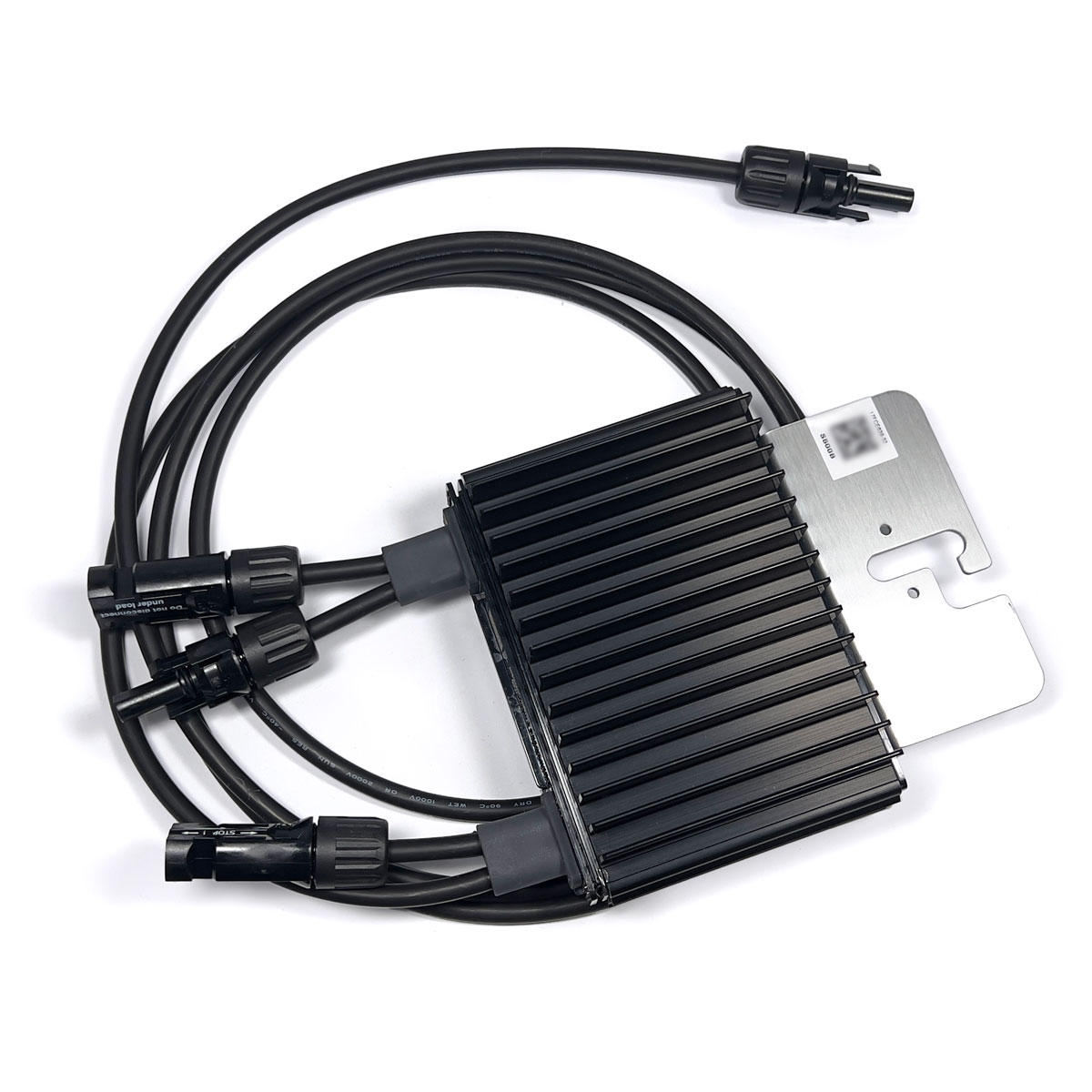

Otimizador de Potência S500B SolarEdge
Otimização de potência a nível do módulo:
- Projetado especificamente para operar com inversores residenciais SolarEdge
- Detecta o comportamento anormal do conector FV, prevenindo possível problemas de segurança*
- Redução da tensão a nível de modulo para segurança do instalador e de bombeiros
- Eficiência superior (99,5%)
- Mitiga todos os tipos de perda por mismatch do módulo, desde tolerância de fabricação até sombreamento parcial
- Instalações mais rápidas com gestão de cabeamento simplificada e fácil montagem usando um único parafuso
- Projeto do sistema flexível para máxima utilização do espaço
- Compatível com módulos FV bifaciais
NCM: 85049040 - O valor deste produto está sujeito a reajuste de acordo com a aliquota do estado de destino. Clique aqui para mais informações.
Descrição Técnica:
Modelo S500B, para um módulo de alta potência ou bifacial conectado em série. Sempre confirme a compatibilidade de seus módulos diretamente com o fabricante antes de realizar seu pedido.
Entrada:
- Potência Nominal CC (Obs¹): 550W (Obs²)
- Máxima Tensão Absoluta de Entrada (Voc, temperatura mínima): 125Vcc
- Faixa de operação do MPPT: 12,5 - 105Vcc
- Máxima corrente de curto-circuito (Isc) do módulo FV conectado: 15Acc
- Eficiência máxima: 99,5%
- Eficiência Média: 98,8%
- Categoria de Sobretensão (OVC): Tipo 2
Saída durante operação (otimizador de potência conectada ao inversor SolarEdge em operação)
- Corrente máxima de saída: 15Acc
- Tensão máxima de saída: 80Vcc
Saída durante STANDBY (otimizador de potência desconectado ou inversor SolarEdge desligado)
- Tensão de saída de segurança por otimizador de potência: 1 ± 0.1Vcc
Conformidade a Normas³
- EMC: FCC Parte 15 Classe B, IEC 61000-6-2, IEC 61000-6-3, CISPR11, EN-55011
- Segurança: IEC 62109-1 (segurança de Classe II), UL 1741
- Material: UL94 V-0, resistente a UV
- RoHS: Sim
- Segurança contra Incêndios: VDE-AR-E 2100-712:2018-12
Especificações para Instalação
- Tensão Máxima do Sistema: 1000Vcc
- Dimensões (L x P x A): 129 x 165 x 45 mm
- Peso (incluindo os cabos): 790 gr
- Conector de Entrada: MC4 (Obs4)
- Comprimento do cabo de entrada: 0.1 m
- Conector de Saída: MC4
- Comprimento do Cabo de Saída: (+) 2.3, (-) 0.1 m
- Faixa de Temperatura Operacional (Obs5): -40 a +85 Cº
- Grau de Proteção: IP68
- Umidade Relativa: 0 – 100%
Obs¹: A classificação de potência do módulo em STC não poderá ultrapassar a potência CC nominal de entrada do otimizador de potência. São permitidos módulos com máxima tolerância de potência de até +5%.
Obs²: Em atualização, modelos S500 e S500B tem potência nominal CC de 550W a partir de 01. Abril de 2024. Lotes anteriores a esta data, considerar potência nominal de 500W.
Obs³: Para detalhes sobre a conformidade CE, consulte a Declaração de conformidade – CE.
Obs4: Para outros tipos de conectores, entre em contato com a SolarEdge.
Obs5: Redução de capacidade é aplicada para temperaturas ambiente acima de +85°C para S500. Para mais detalhes acesse Redução de capacidade por temperatura (de-rating) – Nota técnica.
Importante: Não é permitido misturar na mesma string otimizadores de potência SolarEdge das séries S e série P em novas instalações. Para compatibilidade entre otimizadores de diferentes modelos, consulte o site do fabricante.
Outras informações técnicas deste produto como, mas não apenas: comprimento máximo e mínimo da string, potência máxima por string e outros detalhes desta natureza podem sofrer variação com o modelo de inversor utilizado. Recomendamos que consulte diretamente o datasheet no site do fabricante.
